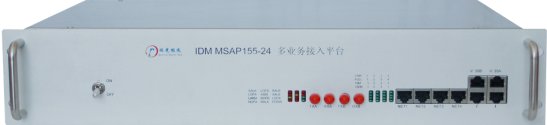

概述

 IDM MSAP155-24多業務接入平臺是我公司根據市場需求而推出的新一代基于SDH技術的產品，集多業務接入、sdh傳輸、pdh光接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，提供更可靠的通信保護。IDM MSAP155-24可直接對應遠端pdh光端機、光貓和多業務光端機等，適應各種網絡拓撲結構。

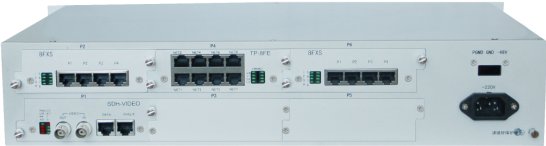

產品特性

 ◆  19英寸標準2U機箱，便于安裝，DC -48V和AC 220V雙電源互備份；
 ◆  支持2路STM-1光接入，集sdh pdh pcm和IP功能于一體；
 ◆  2路n×64K（n=0-31）的V.35/V.11通道；
 ◆   可提供4路物理隔離的以太網，能實現N×E1（N=1~63）帶寬捆綁任意分配；
 ◆  采用插卡式結構設計，配置靈活，具有很強的升級性；
 ◆  支持點對點、鏈形、環形組網方式，也可與集中型IDM MSAP-CP聯合組網；
 ◆  提供F（100Base-T）和f（RS232）網管接口，具有完善的網管功能；
 ◆  提供6個用戶槽位，可插入pdh業務盤、E1業務盤、64K業務盤，支持pdh、E1、FXO/FXS、V.24/V.28/V.35、EM、熱線電話、磁石電話、X.50、X.58和10M/100M以太網等語音和數據業務的接入；

技術規格：

光接口

接口類型:  FC(可定制SC等)

光纖模式:  單模(可選多模)

收發速率:  155Mbps/155Mbps

收發波長:  1310nm/1550nm

發光功率:  >-12~-6dBm

接收靈敏度:  優于-32dBm

傳輸距離:  40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸

E1接口

碼速率:  2.048Mbps

碼型:  HDB3

標準協議:  支持ITU-T G.703

阻抗:  75Ω/120Ω

幀結構:  pcm30/31

信令:  隨路信令

以太網

接口類型:  RJ-45

傳輸速率:  N×2.048Mbps（N≤63）

標準協議:  支持IEEE802.3

工作方式:  全/半雙工/自適應

FXO、FXS接口

音頻范圍:  300Hz~3400Hz

壓縮率:  ITU G.711中A律

阻抗:  三元復式阻抗200Ω+560Ω//0.1μF

環路電流:  25mA/路

EM2/4線接口

碼型:

G.703標準

碼速率:  64Kbps+ppm

阻抗:  平衡120Ω全面符合ITU的G.703建議標準

同向64K

音頻范圍:  300Hz~3400Hz

阻抗:  平衡600Ω

壓縮率:  ITU G.711中A律

回波損耗:  不低于18dB

V.24接口

傳輸速率:  異步≤9600bps；同步64Kbps

電氣特點:  符合CCITT V.28協議

V.35接口

接口類型:  RJ-45

電氣特點:  符合ITU-T V.35建議

傳輸速率:  n×64Kbps（n=0～31）

終端接口:  符合ISO2593規定

電源及功耗

供電方式:  AC220V/DC- 48V

整機功耗:  ≤50W

環境條件

工作溫度:  -30^oC ~+50^oC

相對濕度:  0~95%（無凝結）

產品尺寸:長度×深度×高度440×230×90(mm)

方案圖：

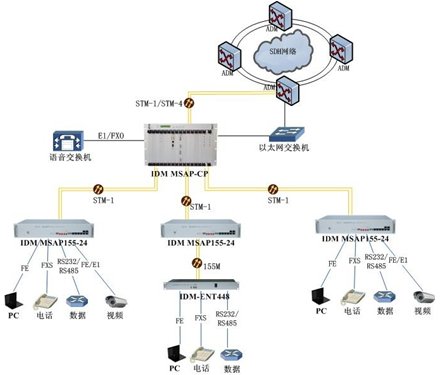

IDM MSAP155-24可以與其他sdh設備組成星型網絡，將遠端的業務進行匯聚，便于對遠端的業務進行監控，以解決遠端單位分布分散的問題。

   IDM MSAP155-24可以與其他sdh設備組成星型網絡，將遠端的業務進行匯聚，便于對遠端的業務進行監控，以解決遠端單位分布分散的問題。

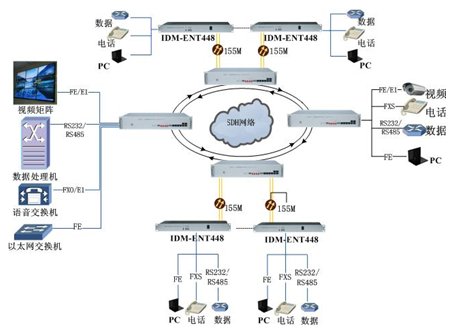

環型網絡應用示意圖

   IDM MSAP155-24可組成環型網絡，利用多臺設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶崟r性和準確性。
