EOSEOP盤
概述

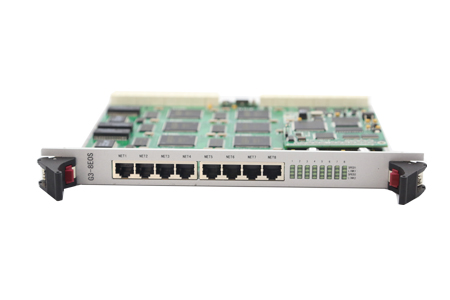

G3CP_EOSEOP盤是為實現多通道以太網映射到PDH/SDH而設計的匯聚式網橋盤。G3CP_EOSEOP盤上共兩套EOSEOP系統，每套系統提供4個MAC接口，每個MAC接口對應前面板和后插盤的1個以太網，以太網可通過MAC地址劃分到系統內63路完全隔離的VCG通道，每個通道經HDLC/GFP封裝后又可以根據帶寬需求映射到1-16路E1 或1-50路VC-12，再經過SDH映射處理從Telecom總線接口送出，實現具有匯聚功能的多路以太網到多路E1轉換器,或多路以太網到SDH轉換器。
G3-16EOS盤提供8組STM-1到2個百兆以太網的轉換，使用標準的GFP封裝協議，可以和其它家MSTP的EOS接口互通。
G3CP_EOSEOP主要是點對多點組網， EOE1,EOP設備可以同時接入。
G3CP_EOSEOP提供了全面的管理信息，便于構建可統一運營管理的接入網管。G3CP_EOSEOP可以實現靈活的帶寬控制，帶寬調整時數據無損，具備自動帶寬調整功能，可以實現在有E1/VC-12線路故障情況下以太網業務不中斷，適應各種復雜的傳輸網絡。該盤在各物理層上均符合國際標準協議，可以實現和其它公司遵循同樣標準的EOS，EOE1，EOPDH設備互通。
功能特點
1) 實現具有EOS模式下的以太網業務匯集
Ø 以太網封裝方式為GFP-F 封裝，符合ITU-G.7041 標準；
Ø 支持VCAT&LACS功能；
Ø 提供63個獨立的VCG；每個VCG中可分配1~63個VC12；
Ø 提供兩套系統，每套系統有4個MAC口，每個MAC口可對應一個或多個VCG；
Ø 最大可容忍延時差為220ms。
2) 實現具有EOP模式下的以太網業務匯集
Ø 以太網封裝方式為GFP-F 封裝，符合ITU-G.7041 標準，或HDLC封裝（符合RFC 1662 標準和中國移動標準）；
Ø 支持VCAT&LACS功能；
Ø 提供63個獨立的VCG；每個VCG中可分配1~16個E1；
Ø 提供兩套系統，每套系統有4個MAC口，每個MAC口可對應一個或多個VCG；
Ø 最大可容忍延時差為220ms。
3) 該盤與遠端設備的配合使用：
Ø 可將遠端的63個單E1、若干個多E1網橋業務匯聚到該盤的FE口（EOPDH模式）；
Ø 可將遠端設備的FE網口業務匯聚到該板的FE口（EOS模式）；
